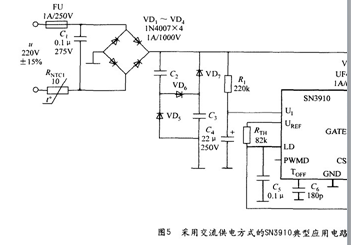

     SN3910屬于交/直流兩用帶溫度補償可調光HB—LED（高亮度LED）驅動控制器，適合驅動HB—LED照明燈。采用交流供電方式的SN3910典型應用電路如圖5所示。交流輸入電壓U=220V±15%。FU為lA/250V熔絲管，RNTcl為啟動電源時的限流電阻。C為抑制串模干擾的線問電容器。整流橋由4只1N4007型1A/1000V的硅整流管構成。為提高功率因數，利用VD～VD、C，和C構成二階填谷式PFC電路。RNT2選用l00kQ（TA=25℃）負溫度系數熱敏電阻器。R采用1.0Q精密電阻器，兩端并聯一只可調電阻器R（100Q）。

　　SN3910的溫度補償起始點及輸出電流下降的斜率，可通過R、R來設定。溫度補償的原理如下：首先由E引腳提供1.2V的基準電壓U，然后經過電阻分壓器RT1I、R接地。將電阻分壓器的中點接LD引腳，設其電壓為有關系式：

　　分析（1）式和（2）式可知，當環境溫度T升高時，R。的電阻值迅速減小。

　　一旦U<0.24V，就啟動溫度補償功能，立即通過SN3910的內部電路使輸出峰值電流減小，平均值電流也隨之減小，從而達到了溫度補償目的。

NTC溫度傳感器是熱敏電阻一種，NTC溫度傳感器工作原理是：電阻值隨著溫度上升而迅速下降。NTC溫度傳感器，具有測溫精準，成本低，體積小，靈敏度高的特點。當NTC熱敏電阻作為測溫元件時，由于NTC熱敏電阻阻值-溫度有著嚴格的特性規律，所以通過檢測NTC熱敏電阻阻值就可以檢測NTC熱敏電阻所對應的溫度。

NTC熱敏電阻用作流量測量時，氣體或液體流速與NTC熱敏電阻冷卻速率成正比，通過測量熱敏電阻電阻值的變化可以很容易的計算出流量數據。
